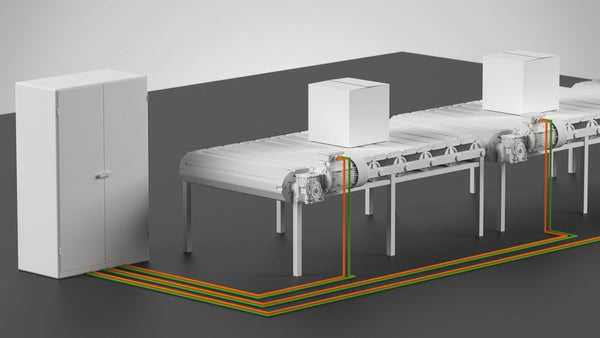

ด้วยระบบการเดินสายแบบรวมศูนย์ ระบบควบคุม, ตัวแปลงความถี่ และการจ่ายพลังงานจะติดตั้งอยู่ในตู้ควบคุมเป็นหลัก หรือติดตั้งอยู่บนระบบสายพานโดยตรง มอเตอร์, เซ็นเซอร์ และตัวกระตุ้น จะได้รับพลังงานจากจุดนั้น

คุณสมบัติทั่วไปของสถาปัตยกรรมแบบรวมศูนย์

• การจ่ายพลังงานแบบรวมศูนย์
• โครงสร้างระบบที่ชัดเจน
• สถาปัตยกรรมที่ได้รับการพิสูจน์แล้วสำหรับระบบมาตรฐาน

ข้อจำกัดสำหรับระบบสายพานแบบโมดูลาร์

เมื่อระบบมีความซับซ้อนมากขึ้น:

• การเดินสายที่ยาวขึ้น
• ค่าติดตั้งที่สูง
• ความยืดหยุ่นที่จำกัดสำหรับการขยายระบบ

การเดินสายแบบรวมศูนย์ยังคงสมเหตุสมผลสำหรับแนวคิดระบบที่มีโครงสร้างชัดเจนและมีความเคลื่อนไหวน้อย

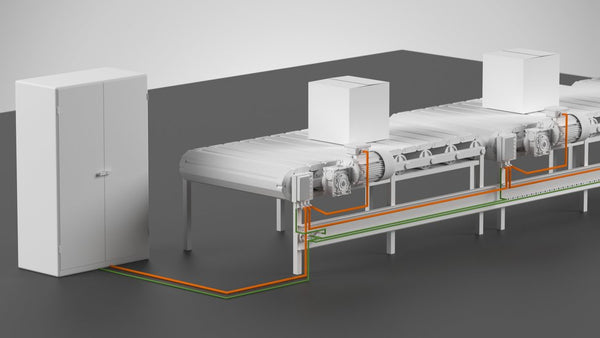

ด้วยโครงสร้างแบบอนุกรม พลังงานและการสื่อสารจะถูกส่งจากโมดูลหนึ่งไปยังอีกโมดูลหนึ่ง สายพานลำเลียงแต่ละส่วนเป็นส่วนหนึ่งของโครงสร้างที่ต่อเนื่อง โดยไม่มีการส่งคืนแยกต่างหากไปยังตู้ควบคุมส่วนกลาง สถาปัตยกรรมนี้ช่วยลดจำนวนชุดสายไฟแบบขนาน และลดการเชื่อมต่อระหว่างระดับพลังงานและระดับการควบคุม โครงสร้างแบบอนุกรมนี้ประหยัดเป็นพิเศษสำหรับระบบสายพานลำเลียงแบบโมดูลาร์ที่มีการเปลี่ยนแปลงพลวัตสูง

• ลดความซับซ้อนในการติดตั้ง: การเชื่อมต่อโมดูลตามลำดับทำให้ไม่จำเป็นต้องใช้สายเคเบิลแบบสตาร์ที่ซับซ้อนและจุดรวบรวมส่วนกลาง
• การทดสอบการใช้งานที่รวดเร็วขึ้น: การเชื่อมต่อที่ประกอบไว้ล่วงหน้าช่วยให้โครงสร้างชัดเจนและลดเวลาในการติดตั้ง
• ความสามารถในการปรับขนาดสูง: โมดูลสายพานลำเลียงใหม่สามารถรวมเข้ากับสายพานที่มีอยู่ได้โดยไม่จำเป็นต้องปรับเปลี่ยนสถาปัตยกรรมโดยรวมทั้งหมด
• การใช้ประโยชน์จากวัสดุและพื้นที่อย่างเหมาะสม: ชุดสายเคเบิลที่น้อยลงและเส้นทางสายเคเบิลที่สั้นลงช่วยลดความยุ่งยากในการวางแผนระบบ

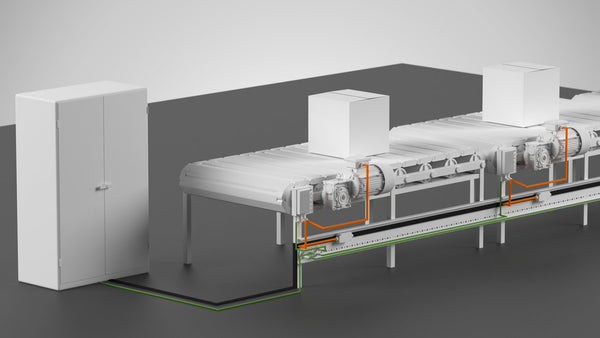

โทโพโลยีแบบวงแหวนช่วยให้สามารถกระจายพลังงานและสัญญาณแบบแบ่งส่วนได้ตลอดสายพานลำเลียง โมดูลต่างๆ เชื่อมต่อกันผ่านจุดถ่ายโอนที่กำหนดไว้ ทำให้เกิดการแยกส่วนสายพานลำเลียงแต่ละส่วนออกจากกันอย่างชัดเจน โครงสร้างแบบวงแหวนแตกต่างจากโครงสร้างเชิงเส้นตรงที่ช่วยให้การแบ่งแยกเส้นทางพลังงานและโซนการบำรุงรักษาชัดเจนยิ่งขึ้น โทโพโลยีแบบวงแหวนเหมาะอย่างยิ่งสำหรับระบบที่มีความถี่ในการบำรุงรักษาสูงและมีโซนการลำเลียงที่แบ่งแยกอย่างชัดเจน

ประโยชน์

• การบำรุงรักษาเฉพาะส่วน: สามารถตรวจสอบหรือบำรุงรักษาส่วนต่างๆ แยกกันได้โดยไม่ส่งผลกระทบต่อสายพานลำเลียงทั้งหมด
• ลดการแพร่กระจายของความล้มเหลว: ความล้มเหลวในโมดูลหนึ่งไม่มีผลกระทบทันทีต่อโครงสร้างทั้งหมด
• ปรับปรุงความโปร่งใสของระบบ: จุดถ่ายโอนที่ชัดเจนช่วยให้การแก้ไขปัญหาและการวินิจฉัยทำได้ง่ายขึ้น
• การกระจายพลังงานที่มีโครงสร้าง: โครงสร้างแบบวงแหวนรองรับการกระจายโหลดที่สะอาดตามระบบ

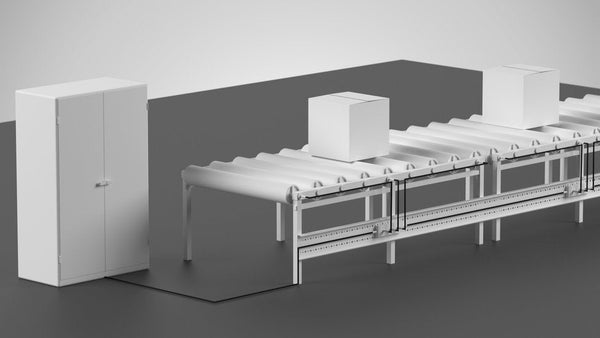

ลูกกลิ้งขับเคลื่อนแบบใช้มอเตอร์ (MDR) รวมเอาการขับเคลื่อนด้วยไฟฟ้าเข้ากับลูกกลิ้งสายพานโดยตรง สิ่งนี้ช่วยลดความจำเป็นในการใช้ชุดขับเคลื่อนส่วนกลาง กระปุกเกียร์ หรือข้อต่อเชิงกล สายพานลำเลียงแต่ละโซนถูกควบคุมด้วยไฟฟ้าแยกกัน ซึ่งช่วยลดความซับซ้อนทางกลไกและเพิ่มความแม่นยำในการควบคุม

• ประสิทธิภาพการใช้พลังงานแบบโซนต่อโซน: เฉพาะส่วนของสายพานลำเลียงที่ทำงานอยู่เท่านั้นที่จะถูกใช้งาน ซึ่งช่วยลดการใช้พลังงานและการรับน้ำหนักจากความร้อน
• ลดชิ้นส่วนที่สึกหรอทางกล: ส่วนประกอบในการขับเคลื่อนภายนอกที่น้อยลงหมายถึงการบำรุงรักษาที่น้อยลง
• ความเป็นโมดูลาร์สูง: ส่วนของสายพานลำเลียงสามารถรวมหรือเปลี่ยนได้อย่างอิสระ
• ปรับปรุงสภาพ EMC: สายมอเตอร์ที่สั้นลงและไดรเวอร์แบบกระจายศูนย์ช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า

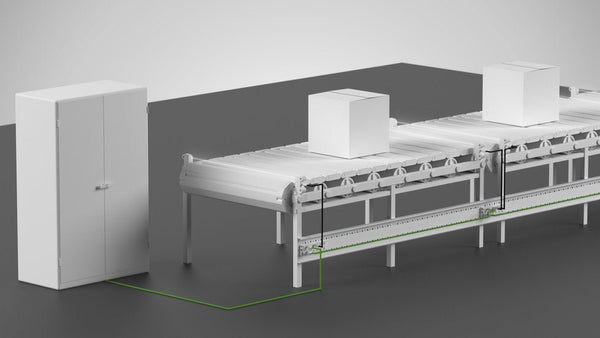

ระบบสายพานลำเลียงที่ทันสมัยมีการเชื่อมต่อเป็นเครือข่ายอย่างมาก เซ็นเซอร์ ไดรฟ์ ส่วนประกอบด้านความปลอดภัย และระบบควบคุมสื่อสารกันอย่างต่อเนื่องผ่านเครือข่ายอุตสาหกรรม โครงสร้างพื้นฐานข้อมูลที่ไม่เสถียรจะนำไปสู่การหยุดทำงานหรือการหยุดชะงักของกระบวนการโดยตรง โครงสร้างพื้นฐานเครือข่ายอุตสาหกรรมที่คิดมาอย่างดีจะเพิ่มความพร้อมใช้งานของระบบ ปรับปรุงตัวเลือกการวินิจฉัย และสนับสนุนแนวคิดการบำรุงรักษาเชิงคาดการณ์

• ภูมิคุ้มกันต่อการรบกวนสูง (EMC): มอเตอร์, ตัวแปลงความถี่ และสายไฟสร้างสนามแม่เหล็กไฟฟ้า สายเคเบิลข้อมูลต้องมีการป้องกันอย่างเหมาะสม
• ความสามารถในการรับน้ำหนักทางกล: การเคลื่อนไหว การสั่นสะเทือน และสภาพแวดล้อมทางอุตสาหกรรมต้องการโครงสร้างสายเคเบิลที่แข็งแรง
• อัตราข้อมูลที่รองรับอนาคต: ระบบโมดูลาร์ต้องส่งข้อมูลปริมาณที่เพิ่มขึ้นได้อย่างน่าเชื่อถือ
• ความเข้ากันได้ตามมาตรฐาน: รองรับอีเทอร์เน็ตอุตสาหกรรมและโปรโตคอลฟิลด์บัส เช่น PROFINET
